性能與應用介紹
海圖 RK3576 核心板基于瑞芯微 RK3576 八核處理器打造，采用 8nm 工藝，搭配 RK806S-5 PMIC，板載 32bit LPDDR4X 內存與 eMMC5.1+UFS2.0 雙存儲，支持 Micro SD 卡擴展。集成 6TOPS 算力 NPU、Mali?G52 GPU 與 16M ISP，支持 4K@120Hz HDMI2.1、MIPI DSI/CSI 多路音視頻接口，具備雙千兆以太網、USB3.2、PCIe、WiFi6+BT 等高速連接能力。提供完善音頻、傳感器、調試與工業接口，供電穩定、兼容性強，適配邊緣計算、智能座艙、工業控制與多媒體終端，可快速落地量產方案。
產品外觀

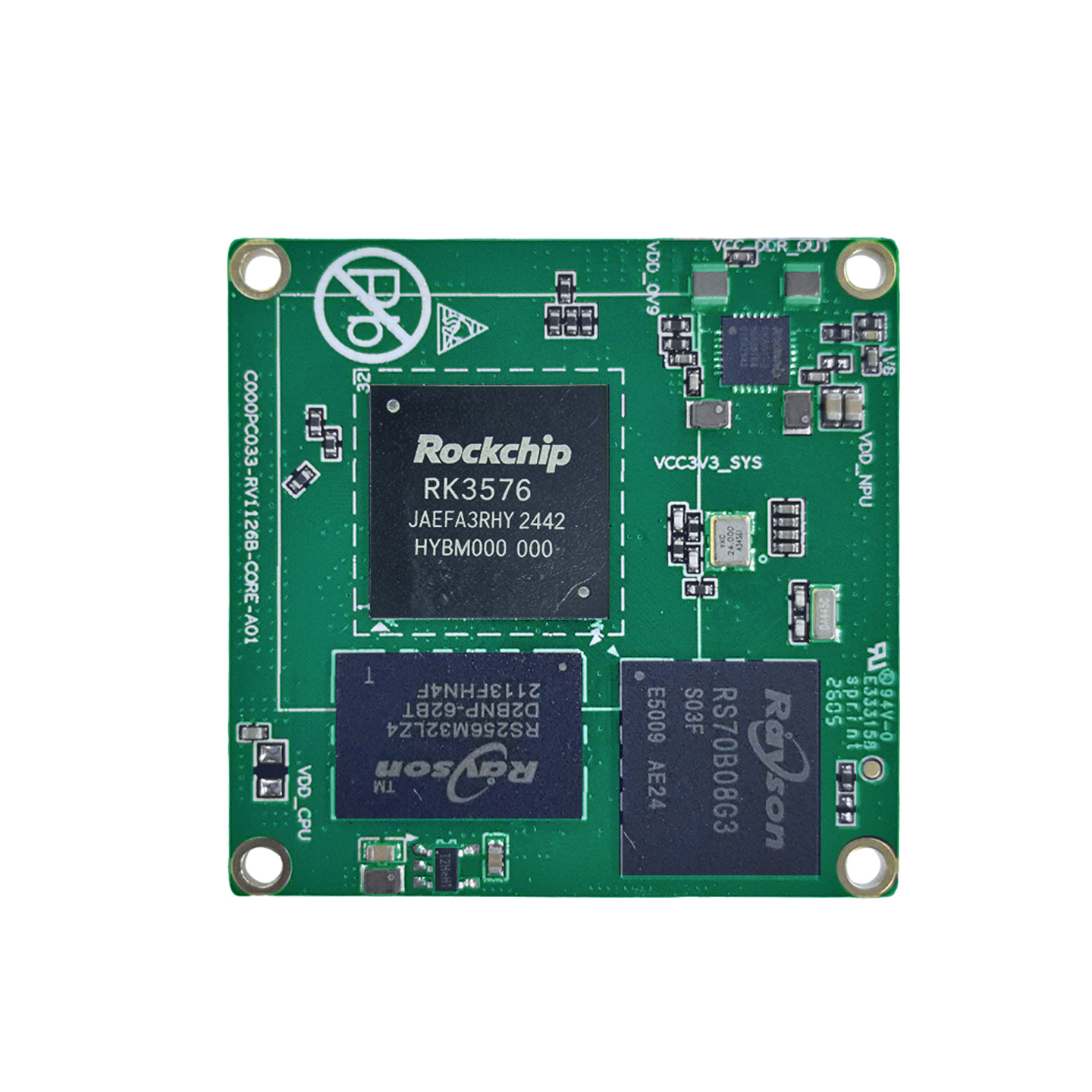

rk3576核心板-正面圖
2、硬件資源描述
| 項目 | 類型 | 型號參數 | 說明 |
| 核心配置 | 處理器 | RK3576 | CPU:4核Cortex-A72（最高2.2GHz） + 4核Cortex-A53（最高1.8GHz） |
| 智能視頻分析 | NPU:6.0Tops 神經網絡運算性能 | ||
| 存儲 | 內存 | DDR4:8GB | |
| 存儲 | EMMC:16G | ||
| 引腳功能 | 電源輸入 | 1 | DC12V |
| 按鍵 | 3 | 復位鍵、升級按鍵、菜單按鍵 | |
| USB | 2 | USB3.0, USB TYPE-C | |
| 網口 | 2 | 10/100/1000M網口、WiFi6/BT模組 | |
| SD卡接口 | 1 | ||
| 視頻輸入 | 2 | MIPICSI輸入 | |
| 串口 | 1 | Debug UART 調試 | |
| 視頻輸出 | 1 | HDMI2.1 4K@120Hz 、MIPIDSI | |
| 音頻接口 | 3 | 3.5mm耳機接口、喇叭接口、陣列麥接口 | |
| RTC接口 | 1 | ||
| can接口 | 1 | ||
| 風扇接口 | 1 | ||
| JTAG接口 | 1 | ||
| 工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） | ||
軟件規格參數
| UBOOT | 啟動方式 | 支持從eMMC 啟動 |
| 燒錄方式 | 調試串口 | |
| Kernel | 版本 | linux 4.19 |
| 支持的文件系統 | ext4/nfs/yaffs2/ubifs | |
| 下載方式 | 串口/網口 | |
| Device Driver | Serial port | 串口驅動 |
| Ethernet | 10/100 以太網卡驅動 | |
| USB host | USB 2.0 host 驅動 | |
| OUPT | HDMI 輸出驅動 | |
| eMMC | eMMC 驅動 | |
| DDR | DDR驅動 | |
| TCP/IP | 提供完整的TCP/IP 協議 | |
| 配置系統和服務 | Ifconfig/route等 | 用于網絡配置及相關服務程序 |
| 文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 |
工作環境
| 環境參數 | 最小值 | 典型值 | 最大值 |
| 商業級溫度 | 0℃ | / | 70℃ |
| 儲存溫度 | -10℃ | 25℃ | 85℃ |
| 工作電壓 | 11.7V | 12V | 12.5V |
功耗
| 典型電壓 | 典型電流 | 典型功耗 |
| 12V | TBD | TBD |
技術支持及資料
1、開發資料
提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。
提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。
提供 vdec 等豐富的 Linux 例程。
提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。
2、技術支持
協助判斷產品是否存在故障
RV1126 開發板產品軟硬件資源解釋
幫助正確地編譯與運行我們提供的源代碼
按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
根據用戶需求完成定制硬件及軟件開發
支持 Linux 系統定制
支持 OEM/ODM 定制
支持項目外包開發
