四核ARM Cortex A55@1.2GHz
32KB I-Cache，32KB D-Cache /512KB L3cache
支持Neon加速，集成FPU處理單元
內置32bit MCU@500MHz
32KB l-Cache，32KB D-Cache /64KB TCM
1、產品簡介
HaiBox-E邊緣計算盒內置高性能403芯片，四核A55@1.2GHz CPU，搭載海圖科技先進的智能算法和圖像處理技術，提供1080p30下8路編碼10路解碼的應用，可提供10 TOPS算力。產品模塊集成化程度高，安裝方便、操作簡單，易學易用；提供二次開發接口，可通過接口適用于現有的主流新舊高清網絡攝像機，建設成本低；完全嵌入式系統，采用強固輕型鋁合金材料設計，無風扇結構傳導型散熱，具備現場7*24小時穩定運行能力。廣泛應用于智慧城市、智慧工廠、智慧電力、智慧水務、智慧農業、安防監控等行業。
2、性能及應用介紹
HaiBox-E邊緣計算盒，編碼/解碼性能高達4K*2K@60fps/1080p@240fps ，支持INT4/FP16 計算，INT8計算下支持winograd加速；支持兼容caffe、TensorFlow、ONNX、PyTorch等主流深度學習框架兼容；支持YUV、RGB、RAW等多種輸入格式數據，支持圖像預處理、圖像批處理；可兼容昇騰CANN訓練模型以及AscendCL推理接口庫；支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多種分類神經網絡 ，易于適配客戶定制網絡等。HT-AIBox-I邊緣計算盒提供了豐富的計算資源，支撐行業類應用和消費類應用。
HT-AIBox-I邊緣計算盒是基于海圖科技先進的視覺分析技術開發的產品，可提供圖片分析比對和視頻結構化分析能力。采用嵌入式 Linux 系統，穩定性強，滿足工業級應用需求，適用于工廠、園區、樓宇、校園等要求智能應用的場所。HT-AIBox-I邊緣計算盒包括首頁；預覽（人臉識別、人數統計、人群統計）； 查詢（識別記錄、抓拍記錄、行為告警、機物告警、人員聚集告警、人數統計等）；網絡設置；臉庫管理；人員信息；攝像機管理；系統設置（設備信息、時間設置，存儲管理、參數設置和系統維護）等。
三、產品規格
1、外觀與尺寸

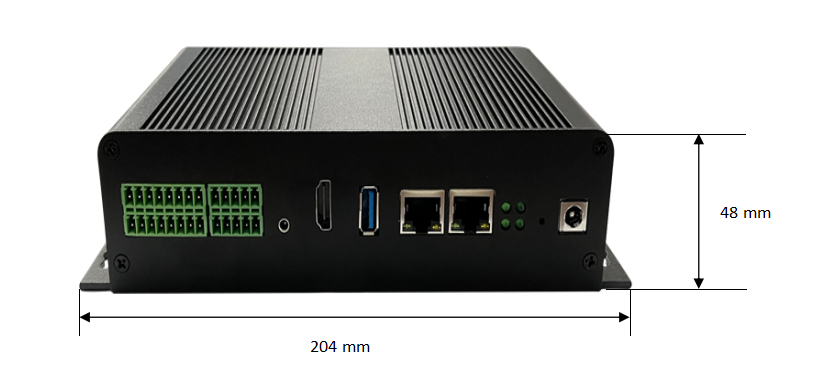

HT-AIBox-I邊緣計算 正面視圖

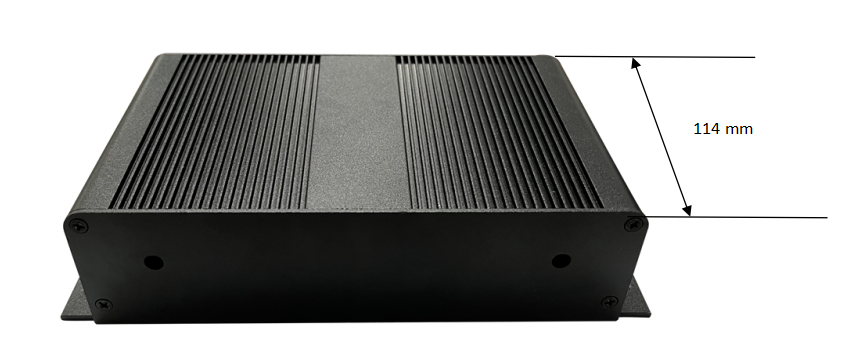

HT-AIBox-I邊緣計算 背面視圖
產品尺寸(mm) | 204*114*48 |
2、硬件規格參數
核心配置 | 處理器 | CPU | 四核A55@1.2GHz |
NPU | 10Tops INT8 | ||
存儲 | DDR | LPDDR4 8GB | |
ROM | EMMC5.1 8GB | ||
電源 | 電源輸入 | DC12V | |
接口資源 | 視頻解碼 | 10x | 10路*1080P@30，支持H264、H265 |
視頻編碼 | 8x | 8路*1080P@30，支持H264、H265 | |
GMAC | 2x | 2路*10/100/1000Mbps 網口 | |
RS232 | 2x | 2*3pin鳳凰端子 | |
RS485 | 2x | 2*3pin鳳凰端子 | |
DEBUG | 1x | 1*2.5mm音頻座 RS232 | |
USB3.0 | 1x | 1*USB3.0 Host | |
TF | 1x | 1*TF卡槽 | |
MSATA | 1x | 報警存儲 | |
HDMI | 1x | 最大支持4K@60 | |
IO輸出 | 4x | 繼電器輸出 | |
IO輸入 | 4x | 光耦輸入（有源） | |
RTC | 1x | 內部電池供電 | |
復位按鍵 | 1x | 恢復出廠設置 | |
電源指示燈 | 1x | 紅色 | |
網絡指示燈 | 1x | 綠色 | |
磁盤指示燈 | 1x | 綠色 | |
運行指示燈 | 1x | 綠色 | |
PCIE（USB2.0） | 1x | 可擴展WIFI/4G模塊 | |
PWM風扇接口 | 1x | 內部預留 | |
硬件看門狗 | 支持（MCU） | ||
散熱方式 | 被動散熱 | ||
工作溫度 | -40~80℃ |
3、軟件規格參數
視頻接入能力 | 視頻流輸入 | 視頻分辨率：3840x2160、2560x1440、1920x1080、1280x720、760x576等， 最大支持4-8路RTSP實時視頻輸入 |
編解碼類型 | H264、H265 | |
接入協議 | ONVIF、RTSP | |
視頻轉發能力 | 轉發協議 | RTSP、GB28181、RTMP、HTTP |
視頻顯示 | 視頻顯示 | HDMI2.0 支持多畫面分割 |
WEB 支持多畫面圖片流 | ||
報警信息存儲 | 報警錄像 | 支持帶標記的報警視頻存儲、查詢（時間自定義設置） |
報警圖片 | 支持報警圖片、信息存儲、查詢 | |
算法類型 | 人臉檢測識別 | 定制化功能 |
行為分析 | 區域入侵、人員離崗、人員睡崗、未帶安全帽、未穿工服、抽煙檢測、撥打手機、人員聚集、人員徘徊、跌倒檢測 | |
客流統計 | 定制化功能 | |
環境檢測 | 定制化功能 | |
交通檢測 | 定制化功能 | |
工業檢測 | 定制化功能 | |
OCR識別 | 定制化功能 | |
儀表檢測 | 定制化功能 | |
智慧礦山 | 定制化功能 | |
智能環保 | 定制化功能 | |
識別性能 | 人臉 | 定制化功能 |
機動車 | 定制化功能 | |
其他· | 定制化功能 | |
集成協議 | SDK/接口 | HTTP、WebSocket協議 |
基礎模塊 | 網絡設置 | 支持靜態、DHCP網絡參數設置 |
運行狀態 | CPU、內存、磁盤狀態顯示 | |
設備信息 | 設備序列號、軟件版本號、算法版本號等 | |
日志管理 | 運行狀態、報警信息等 | |
升級管理 | 手動、自動升級功能 | |
時間設置 | 手動、NTP校時 | |
系統版本 | 內核版本 | 4.19.90 |
4、工作環境
環境參數 | 最小值 | 典型值 | 最大值 |
工作溫度 | -40℃ | / | 80℃ |
儲存溫度 | -40℃ | 25℃ | 80℃ |
工作電壓 | 11.7V | 12V | 12.5V |
5、功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
四、技術支持及資料
1、開發資料
l 提供操作手冊
l 軟件SDK 開發包
2、技術支持
l 協助判斷產品是否存在故障
l 幫助正確地使用產品，協助指導部分二次開發功能
l 根據客戶功能需求，溝通特殊功能的SDK實現（付費項目）
3、增值服務
l 根據用戶需求完成定制硬件及軟件開發
l 支持Linux系統定制
l 支持OEM/ODM定制
l 支持項目外包開發
4、產品包裝說明
l 主機 *1
l 電源適配器 *1
